Klimatechnik gegen Abgase

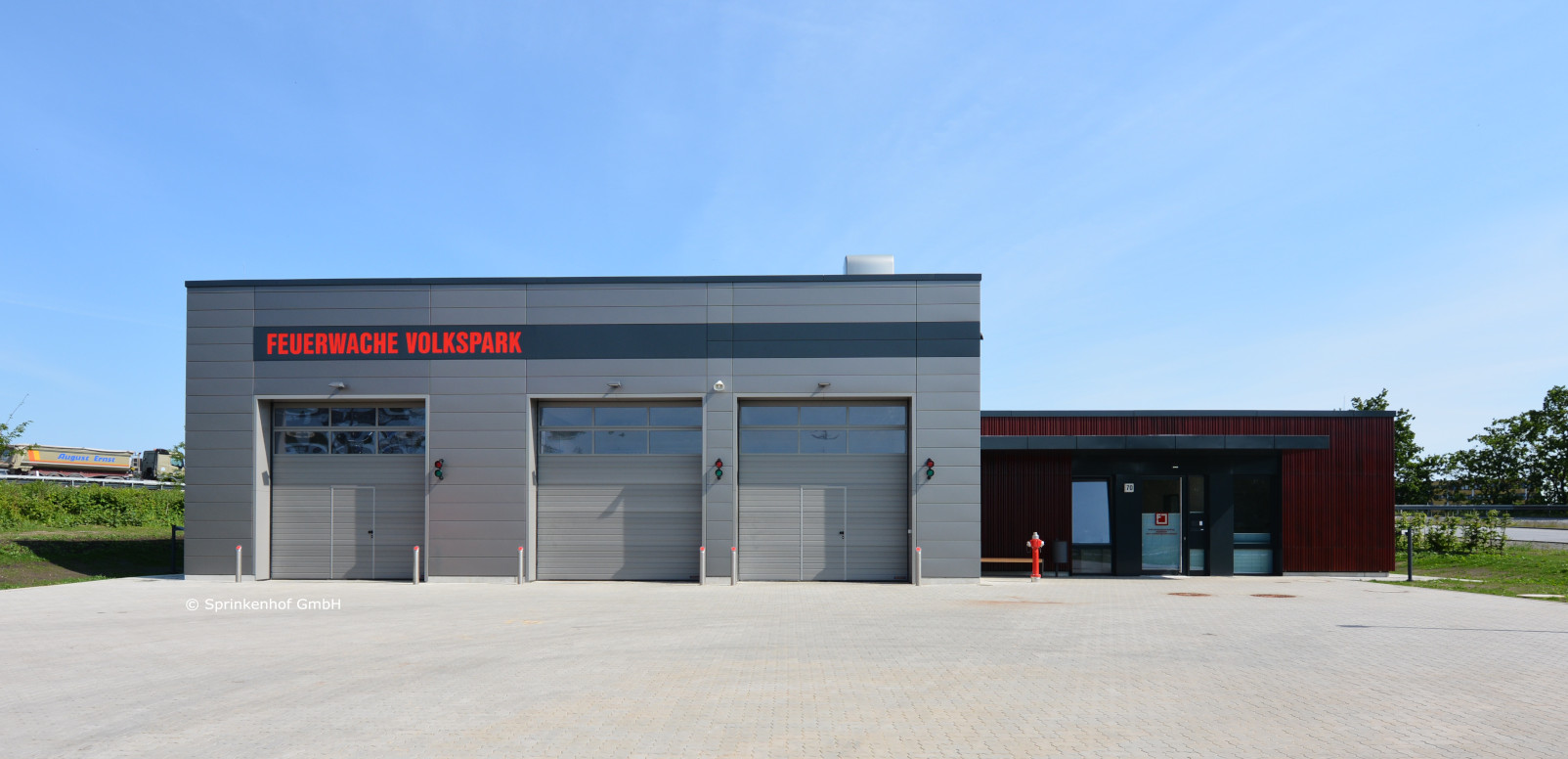

Neubau einer Feuerwehr- und Rettungswache an der Autobahnabfahrt HH Volkspark

Im Auftrag der Sprinkenhof GmbH Hamburg haben wir drei Lüftungsanlage für den Neubau installiert. Die Aufgabe war zum einen, die Mitarbeitenden vor Abgasen in der Fahrzeughalle zu schützen und die Räume zu kühlen. Außerdem sollten die in den Fahrzeughallen entstehenden Abgase abgesaugt und die Luft entfeuchtet werden.

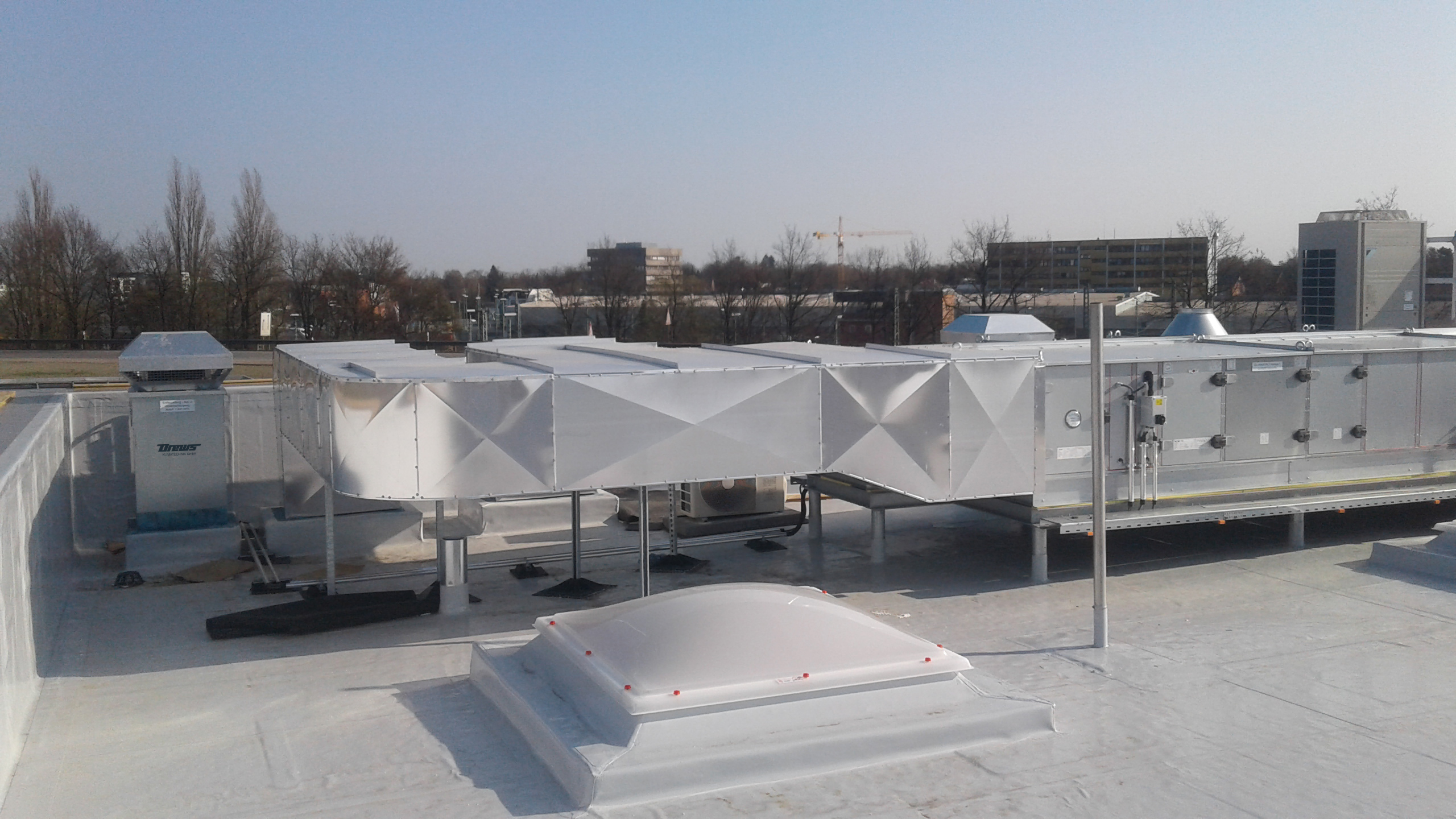

Da sich das Gelände für die Feuerwehr- und Rettungswache direkt neben der Autobahn befindet, besteht eine erhebliche Belastung der Umgebungsluft durch Abgase. Daher sind die Fenster des Gebäudes im Normalfall komplett geschlossen. Ein Kühl- und Klimagerät soll für Frischluft und Kühlung sorgen. Die Anlage wurde auf dem Dach des Gebäudes montiert, Anschlüsse für Elektrik und Heizung durch die Dachhaut außerhalb des Gerätes geführt und eingespeist.

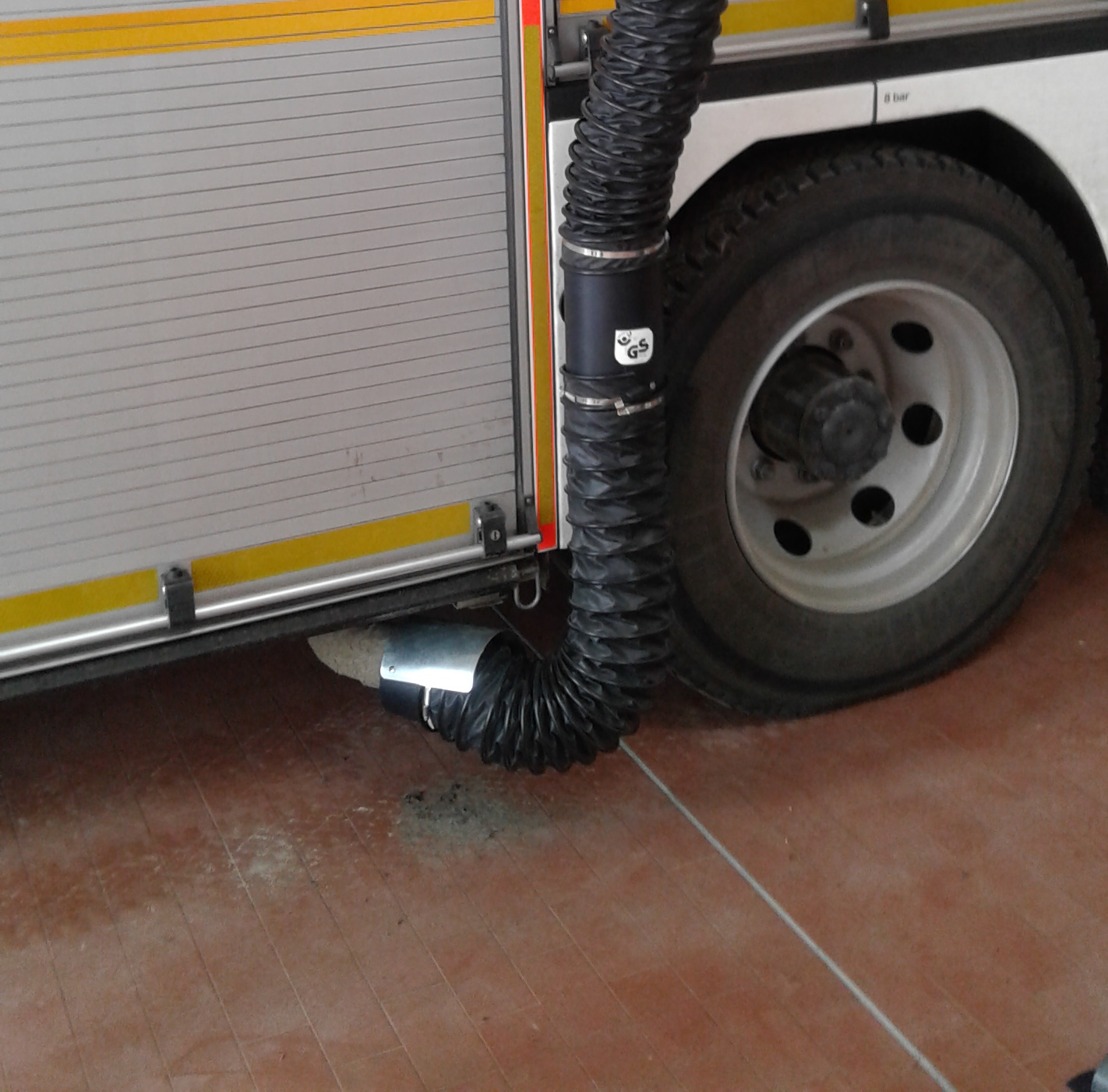

Für die neue Feuerwehr- und Rettungswache waren zwei neue Hallen geplant. Im Falle eines Einsatzes werden die Fahrzeuge in der Halle gestartet, wobei das entstehende Abgas in der Halle nun über eine Absaugung am Abgasrohr direkt abgesaugt wird. Verlässt das Fahrzeug die Halle, löst sich der Absaugschlauch am Fahrzeug und die Absaugung schaltet ab. Über das geöffnete Tor strömt dann frische Luft nach.

Das dritte Gerät dient der Entfeuchtung der Raumluft in den Fahrzeughallen.

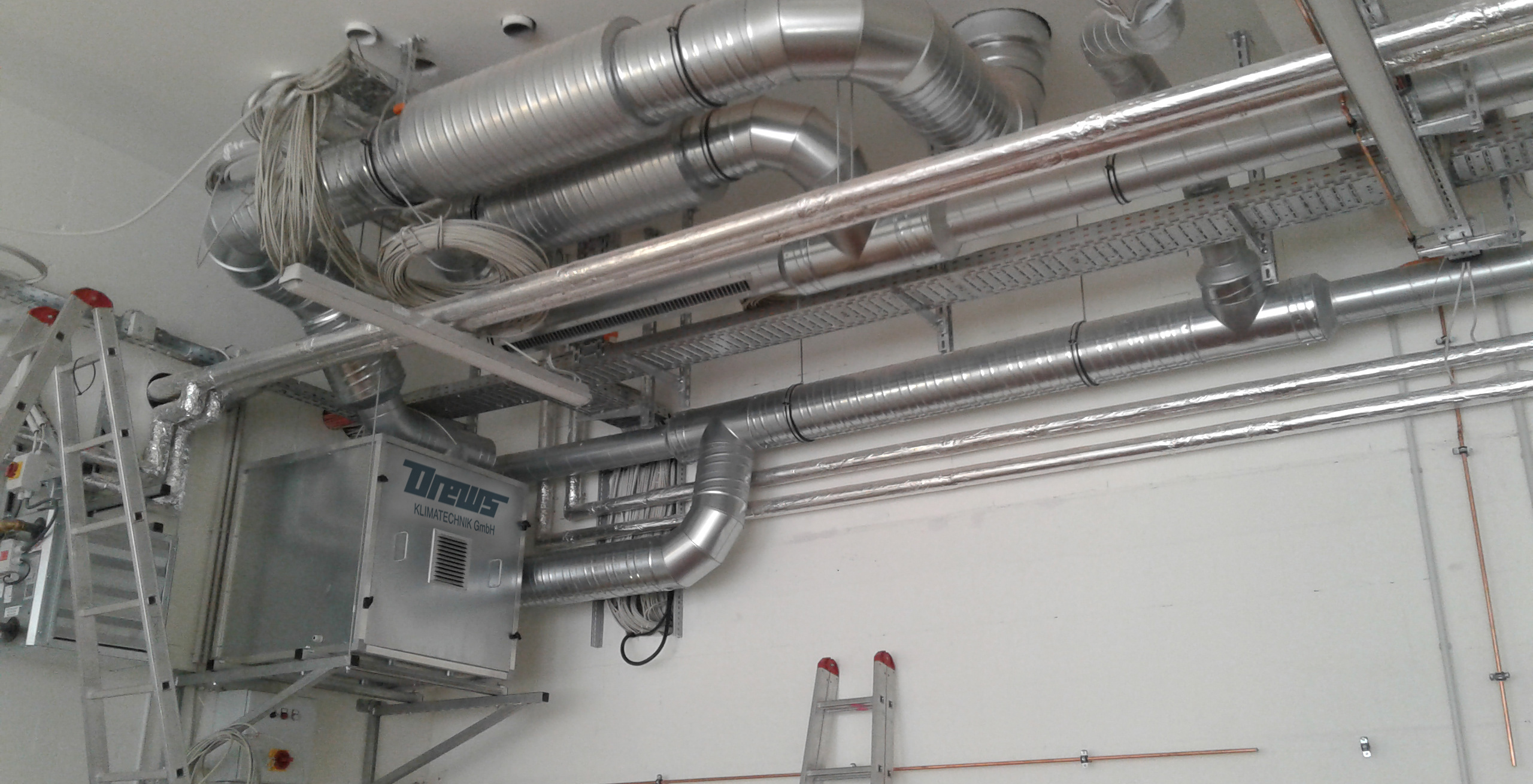

Alle Anlagen werden über einen zentralen MSR-Schrank in der Heizungszentrale geregelt. Die Daten aus diesem Schrank werden digital weitergeleitet. Zusätzlich ist eine Regelung auch außerhalb der Anlage möglich.

Lüftungstechnik

1 zentrales Zu- und Abluftgerät mit Wärmerückgewinnung, 3.100 m³/h zur Belüftung der innenliegenden Räume
2 Fortluftdachventilatoren je 1.200 m³/h und Aussenluftnachströmung zur Entfeuchtung der Fahrzeughallen
1 Rohrventilator (FireMaster) mit 2.250 m³/h für drei Fahrzeugabsaugung; je Stellplatz 10 m Saugschlitzkanal und 1 m Laufwagen; Magnetkupplung zur Befestigung am Fahrzeug sowie Bowdenzug mit Auslösemechanismus und selbsthaltenden Abgasschlauch

Kältetechnik

1 Monoslitkälteanlage für die EDV, 2,5 kW
1 Verflüssigungseinheit für vorg. RLT-Gerät, 22 kW
