Komfortklima für Büros

Erneuerung der Kühl- und Klimatechnik in zwei Bürogebäuden des Hanse Forums

Die Installationsarbeiten wurden in zwei getrennten Bürogebäuden mit je 6 Etagen, Erdgeschoss und Tiefgarage durchgeführt. Die Gebäude sind über die Tiefgarage, Brücken im 3. und 5.OG sowie ein verglastes Atrium miteinander verbunden.

Unsere Aufgabe bestand darin, die alten, bereits entfernten Klimageräte durch eine komplett neue Gebäudebelüftung und -klimatisierung zu ersetzen. In rund 14 Wochen und bei teilweise laufendem Betrieb haben wir 215 VRF-Inneneinheiten sowie 15 VRF-Außeneinheiten mit einer Gesamtkühlleistung von 468 kW und einer Gesamtheizleistung von über 526 kW installiert.

In beiden Gebäuden sind die Geschosse in vier maximal 400 m2 große Versorgungsteile eingeteilt. Jeweils zwei Versorgungsteile werden über einen gemeinsamen Schacht mit Luft versorgt. Jeder Versorgungsschacht hat sein eigenes Lüftungsgerät, diese sind auf den Dächern der Gebäude (pro Dach zwei Anlagen) untergebracht.

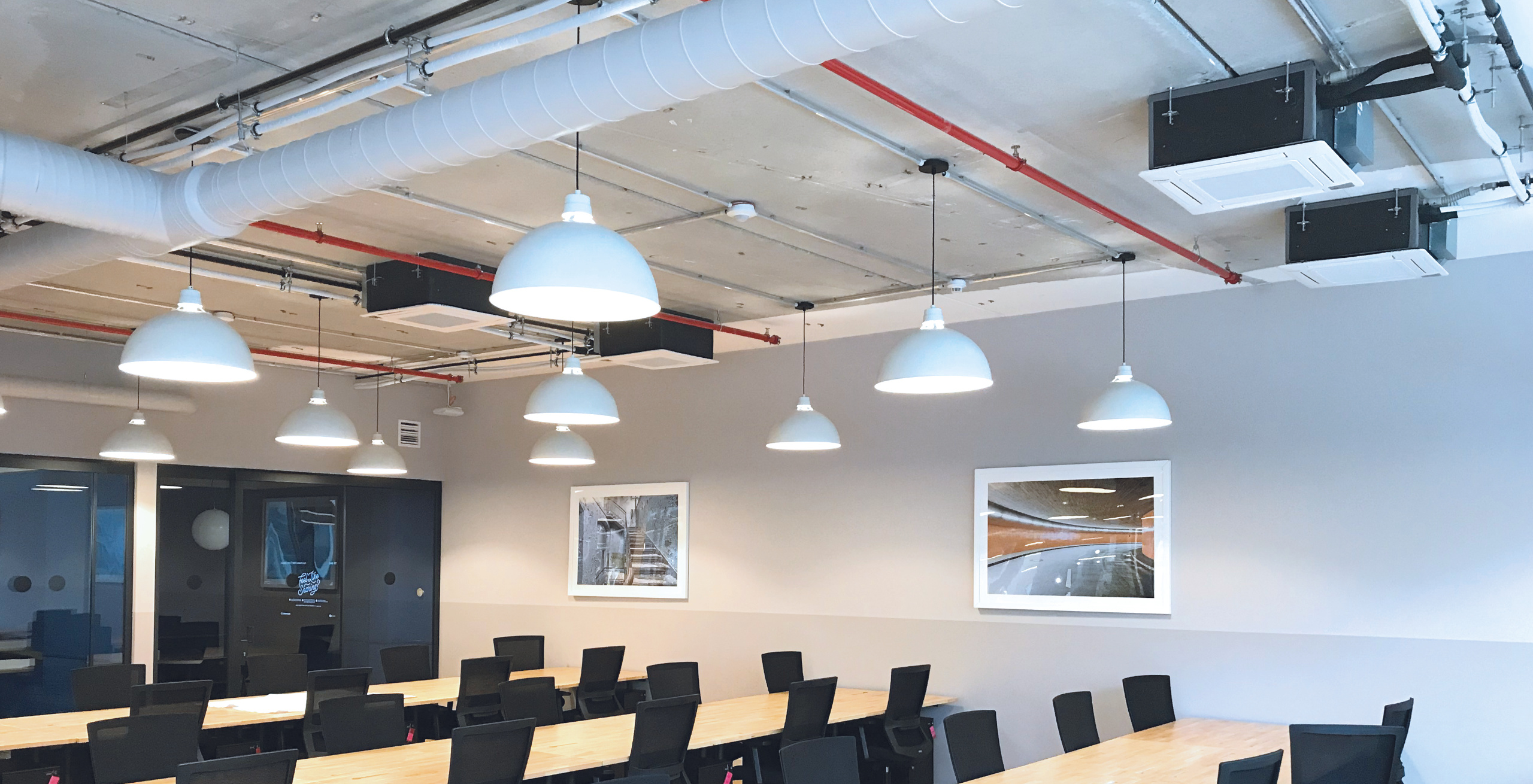

Das Lüftungskonzept sah in jedem Büro eine konstant geregelte Zuluftversorgung vor. Die Abluft sollte über Überstromelemente in den Fluren erfolgen. Die Sichtmontage war gewollt, um das moderne Industriedesign zu ergänzen.

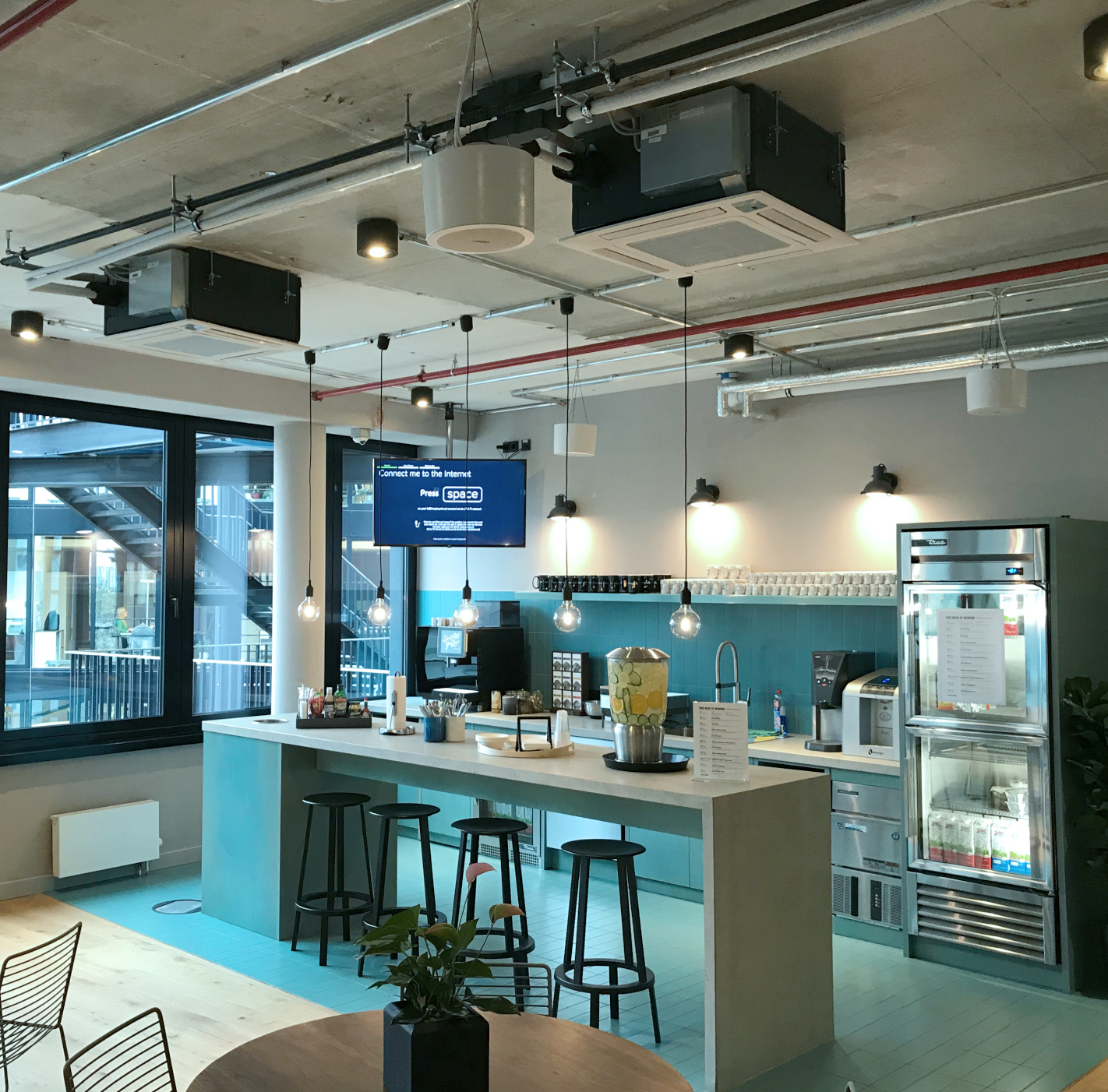

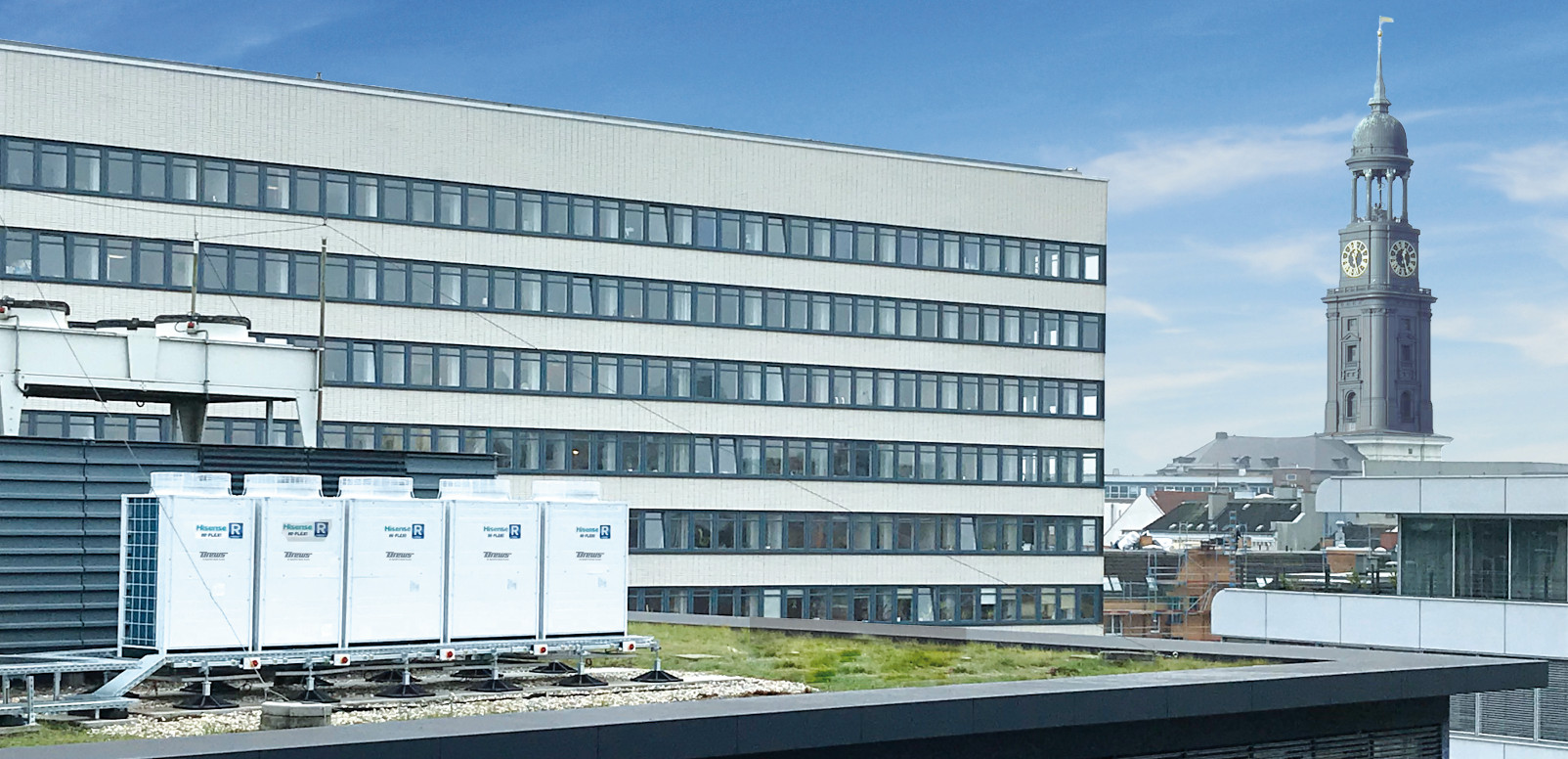

In allen Lüftungsgeräten wird die Luft mithilfe eines im Bestand bestehenden Kaltwassersatz im Kellergeschoss vorgekühlt, dessen Rückkühler ebenfalls auf den Dächern der Gebäude aufgestellt sind. Zusätzlich sollten die angemieteten Geschosse mit Splitkälte gekühlt werden, da der Luftwechsel nicht ausreichend für eine effektive Kühlung war. Dafür wurde in jedem Büroraum eine Umluftkühlkassette vorgesehen, dessen Außeneinheiten auch auf den Gebäudedächern platziert wurden.

215 Innengeräte mit 1,5 - 3,6 kW Kälteleistung
15 Innengeräte je 28 kW (Σ 600 kW)
2 zentrale Tuch Screen Controller
ca. 4,30 km(!) Kältemittelleitungen, D= 6-28 mm

Lüftungstechnik

1 zentrales Lüftungsgerät mit Wärmerückgewinnung, 32.000 m³/h
ca. 2.300 m² Lüftungskanäle
ca. 1,20 km Lüftungsrohre DN 100-300
